Yin yang
Yin yang es un proyecto didáctico basado en el uso de la madera como material constructivo. Toma su nombre de la doble visión complementaria que todo elemento de la naturaleza posee según la filosofía taoísta. Todo positivo posee un negativo que es al tiempo su complementario. El objetivo perseguido es demostrar las cualidades de la madera como material que aúna tradición y vanguardia en el campo de la arquitectura.
Siguiendo este principio el proyecto se bifurca desde su fabricación en dos proyectos complementarios, desarrollados siguiendo la patente didáctica del Sistema Lupo. El resultado son dos acciones; una con los “positivos”, la réplica del acueducto romano de Segovia y otra con los “negativos”, la Esponja.
Desarrollado en un momento en que la economía exige ingenio, y las relaciones entre los estudios de arquitectura y la industria requieren de proximidad y colaboración, el proyecto entra en la industria maderera (American Hardwood Export Council) en firme alianza con la enseñanza universitaria (Ie Universidad) para profundizar en las características de un material tradicional de presente y futuro.
En este sentido las instalaciones de Mucarce Carpinteros en Cuntis, Pontevedra, han servido de base de experimentación para demostrar las posibilidades formales y estructurales del Tulipwood, una frondosa americana que ha sido trabajada, testada y exprimida en sus posibilidades a través del presente proyecto.
Yin yang
Yin yang es un proyecto didáctico basado en las posibilidades de la madera como material y dónde el proceso es un factor fundamental.
El resultado final son dos proyectos complementarios basados en un mismo proceso de fabricación. Para su elaboración se utiliza la madera de Tulipwood como material base y Lupo como sistema didáctico.
Se proyecta una acción simultánea en dos puntos singulares de la ciudad de Segovia; el Acueducto y la Casa de los Picos, sede de la Escuela de Diseño de la ciudad.

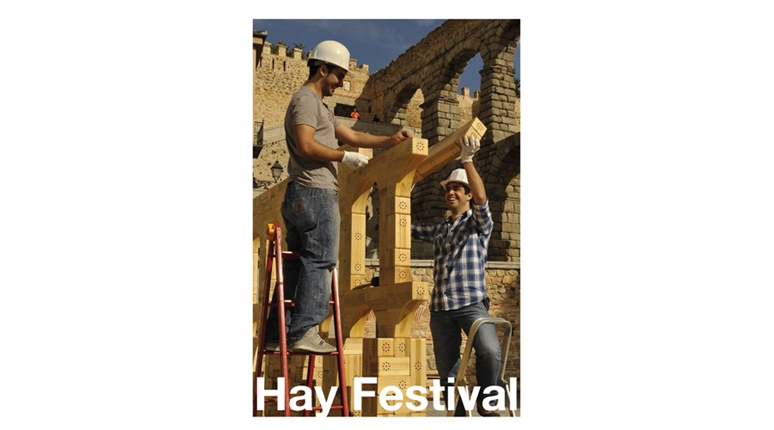

La réplica del acueducto romano de Segovia realizado con los “positivos” muestra la capacidad de la madera como material apto para su manipulado en el campo del diseño y la arquitectura. Un material natural fácilmente manipulable, relativamente ligero en función de su densidad y estéticamente agradecido.
La esponja es un proyecto complementario realizado a través del uso de los “negativos” de fabricación de las piezas del acueducto. En este caso la estructura porosa muestra las posibilidades estructurales del material. 90 bloques cuadrados agujereados en un 60 % de su superficie y que colocadas estratégicamente permiten este alarde estructural.
La Esponja
El reto permanente durante el proceso de montaje es el uso de madera de forma exclusiva tanto en la fabricación de piezas como en sus uniones. Esto ha sido posible gracias a la colaboración con el laboratorio de estructuras de INIA-CIFOR bajo la dirección del ingeniero Juan Ignacio Fernández Golfín.
En el laboratorio se realizaron ensayos tanto del material (Tulipwood) como de las uniones de encolado fruto del proceso de fabricación o las propias uniones proyectadas para la unión de las diferentes piezas. Se probaron por separado tanto las piezas de madera como también las parrillas cuadradas de negativos a favor o en contra de veta, obteniéndose unos resultados realmente sorprendentes (pese a su aparente fragilidad visual).
El estudio pasó posteriormente a las uniones, tratando de resolver a través de un mismo tipo de unión los distintos requerimientos a que pueden estar sometidos los elementos. Una pieza que resuelva las compresiones o tracciones según el caso. Tras un estudio de soluciones tradicionales japonesas tipo KOMI-SAN o HANA-SAN se opta por la solución de bulón y llave realizados en fresno americano. Los resultados en los diferentes tests permitieron sistematizar las piezas del puzzle y obtener unos valores para las uniones utilizados en el cálculo estructural.
Todo ello fue realizado en estrecha colaboración con el equipo de Arup en Londres capitaneado por Andrew Lawrence, quienes determinaron las condiciones de seguridad durante la exposición de la estructura ejecutada por los alumnos.
Evento
Exposición
Intalaciones
Seminario
Investigación y tecnología
propuesta
Proyectos temporales
Plaza Plaza de Santa Columba(Acueducto)+Calle Calle Juan Bravo (Casa de los Picos), 33
40001 SEGOVIA | SEGOVIA
SEGOVIA | ESPAÑA
Fecha Inicio: Setiembre 2012
Fecha Terminación: Setiembre 2012
Arquitectos técnicos:
Calcugal
Colaboradores:
Alumnos IE Univesity:Enneco Viana Cora,Darío Marazuela Gómez, Pablo Zapata García, Tulio José García
Elena Berrón Jiménez, Beatriz Rincón García, Sara Sanchez González, Ignacio Giménez Rebollo
Antonio Julián Sevilla, David Maria Sanz, Paula Álvarez García, Noelia Campelo Gutierrez,
Ignacio del Pozo Marinas, Carmen Fores Pulgar, Cecila Marina Clavería, Leticia Merino García,
Cristina Moreno Cabello, Andres Ruíz Martínez, Fernando Sánchez Arroyo, Ruben Tapias Canas,
Laura Vallejo Ruano, Roberto Molinos Esparza, Nathalie Lagard, Carlota Isabel Espinar Mateo,
Hadi Dernaika Talal, Olalla Monteagudo Teira, Kenza Bouzoubaa, Lucas Yung Woo Chung, Nadine Kabbani
María Julia Castaño Escorial, Ana Beatriz Tomas Escarrer, Simão Quintela de Saldanha Aguiam,
Nicolas Grandjean
Constructor:
Mucarce Carpinteros
Director de obra:
Fermín González Blanco
Estructuras:
Arup Londres: Andrew Lawrence, Manja van de Worp, Simon Bateman
INIA-CIFOR:Juan I. Fernández-Golfín Seco,Eva Hermoso Prieto,Juan Carlos Cabrero Rojo,Emilio Camacho
Fotografía:
Javier Salcedo, Estudio Fermín Blanco
Project Manager:
General manager Salomón: Carlos Kasner
Promotor:
Segovia Hay Festival 2012: Sheila Cremaschi
IE Univesity: Javier Quintana, David Goodman
American Hardwood Export Council:Michael Snow,David Venables
