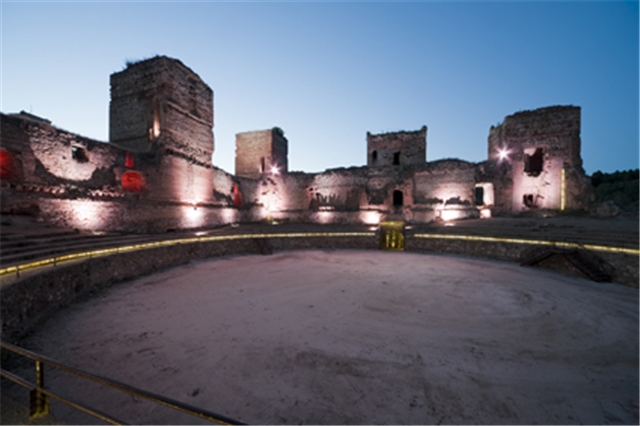

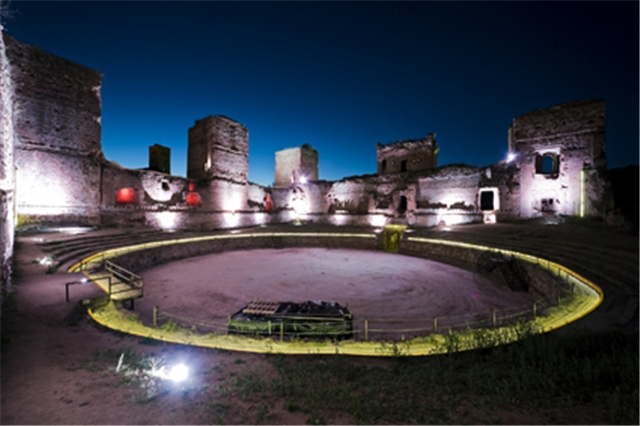

La iluminación enfatiza el contraste de geometrías existentes en el Castillo, así como la eficiencia energética de las luminarias y el uso de iluminación de color RGB.

Un cuarto condicionante que motivó el desarrollo de la propuesta fue la prohibición de realizar excavaciones en el recinto por parte de la Dirección General de Patrimonio Histórico de la Comunidad de Madrid.

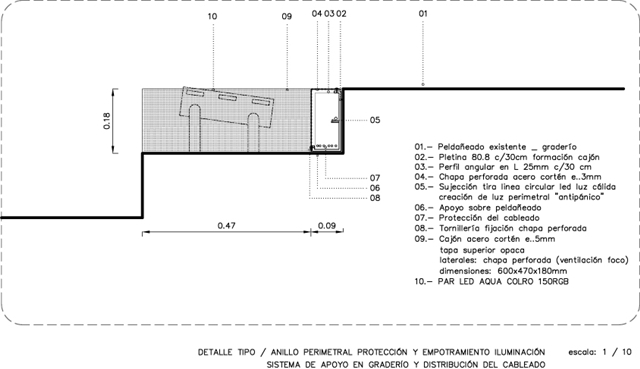

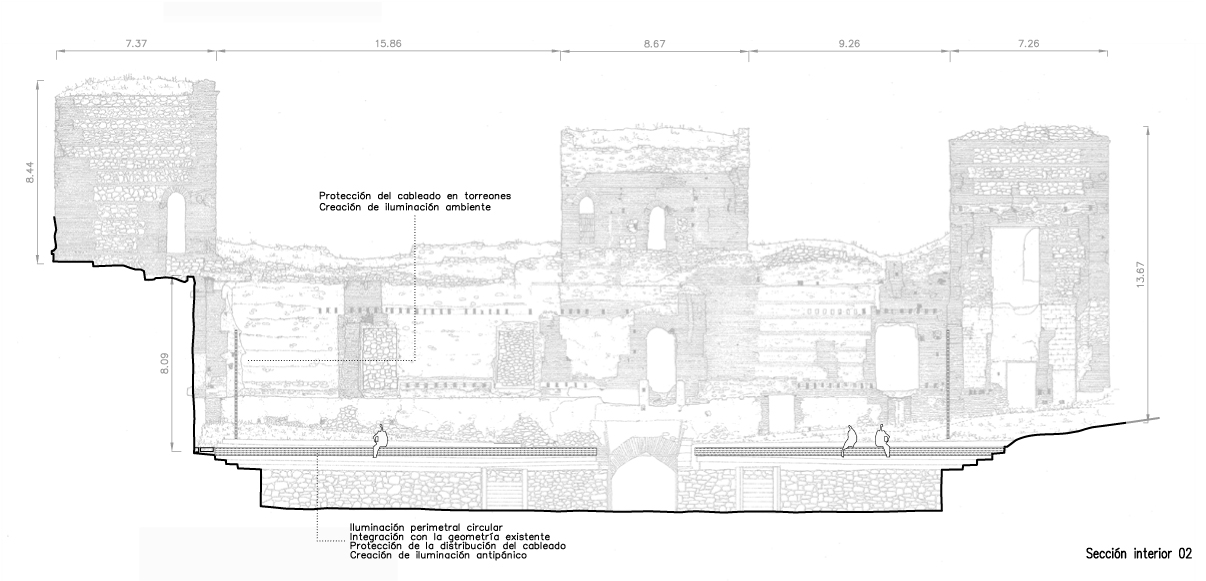

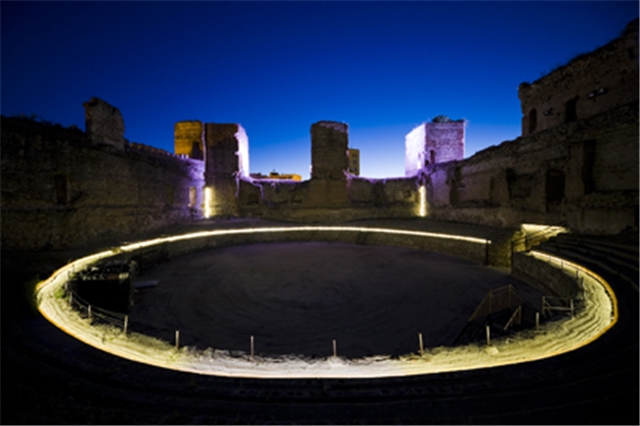

Se decide la instalación de un anillo perimetral metálico, a modo de canaleta, que se apoya en el graderío existente y por el que discurre la tomas que dan servicio a los focos instalados en el perímetro interior del Castillo. Su geometría circular reduce los metros lineales de cableado al mínimo, y desde el anillo parten las derivaciones individuales a cada uno de los focos de manera radial.

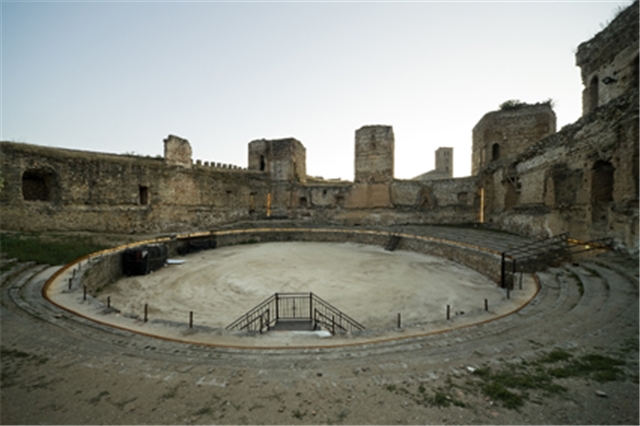

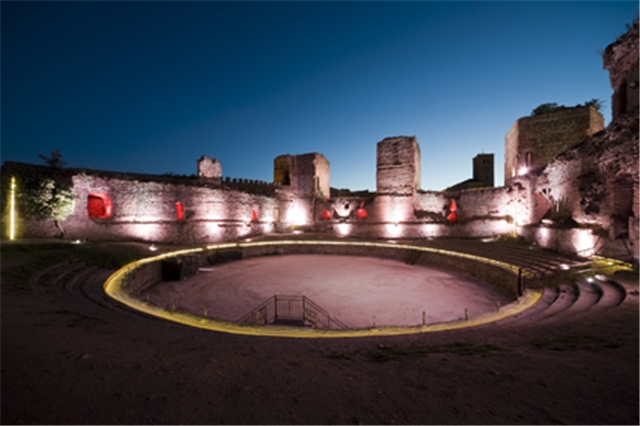

La geometría de la canaleta se adecua y enfatiza la circunferencia existente del graderío del patio de armas, cuya peculiar forma redonda se debe a la instalación permanente de una plaza de toros para los festejos municipales en la primera mitad del siglo XX. El elemento auxiliar de cableado se integra en la propia forma al desarrollar la misma altura que el primer graderío, finalizando la huella del escalón existente.

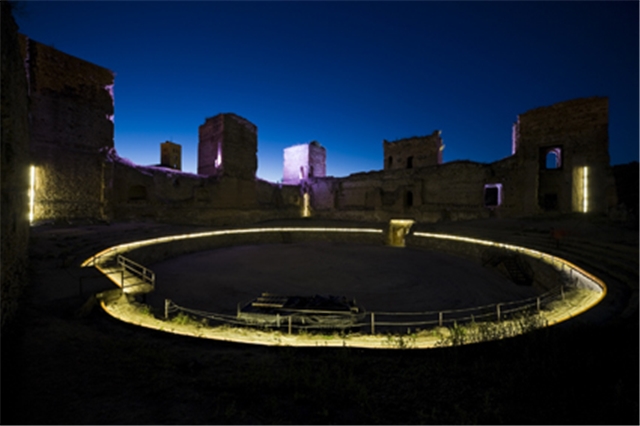

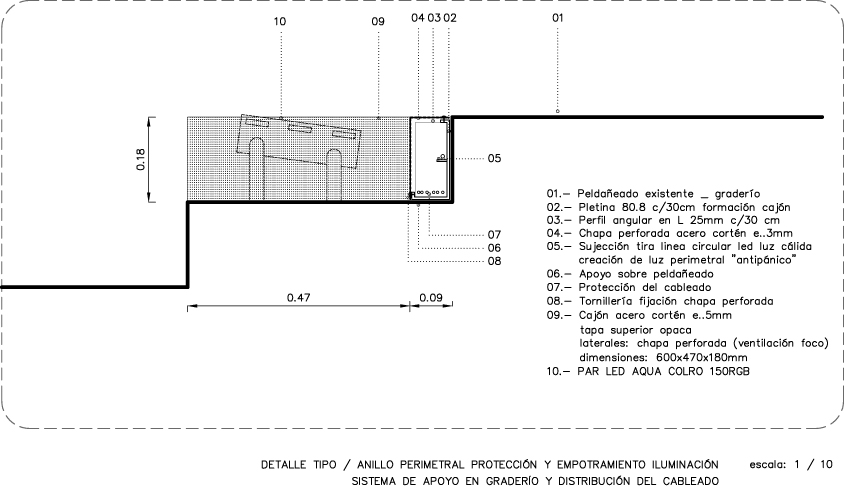

La chapa perforada de la canaleta de acero cortén permite la instalación de una tira continua de LED a modo de iluminación ambiente y de emergencia.

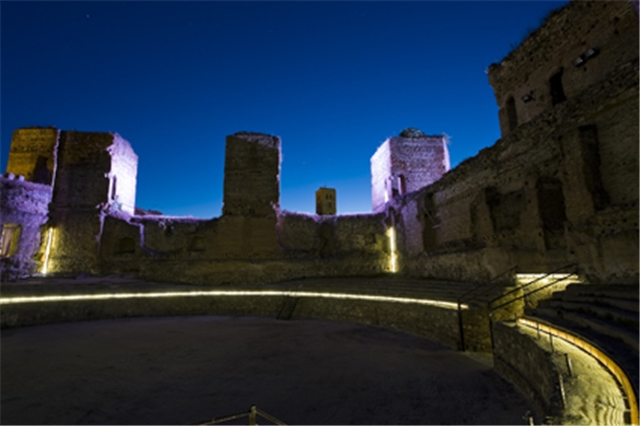

Las cuatro esquinas del Castillo se subrayan por las columnas de luz, manifestando una escala más doméstica del edificio desfigurada por la ausencia de las crujías intermedias del Patio de Armas.
