Bases de diseño

Es fundamental y pertinente hacer partícipes a los vecinos en el planteamiento previo, para definir las bases del proyecto. A través de un proceso participativo, desarrollado con los representantes de las distintas asociaciones y entidades vecinales, se definen los parámetros que la propuesta debe considerar e implementar en su diseño y concepción:

-       Protección de las condiciones meteorológicas. Se debe gestionar correctamente el asoleo, el viento, la lluvia, etc. en la totalidad de la superficie de la pista.

-       Estructura abierta. Estructura sin cerramientos verticales en ninguno de sus “fachadas”.

-       Espacio doméstico confortable. Tiene que albergar todo el abanico de actividades que se realizan actualmente.

-       Prever futuras actuaciones en el ámbito. Considerar espacio de galería o el crecimiento y conexión con una segunda planta del edificio de vestidores adyacente.

-       Optimización de recursos. Aprovechamiento de los condicionantes preexistentes mediante estrategias de optimización y bajo impacto ambiental.

Propuesta

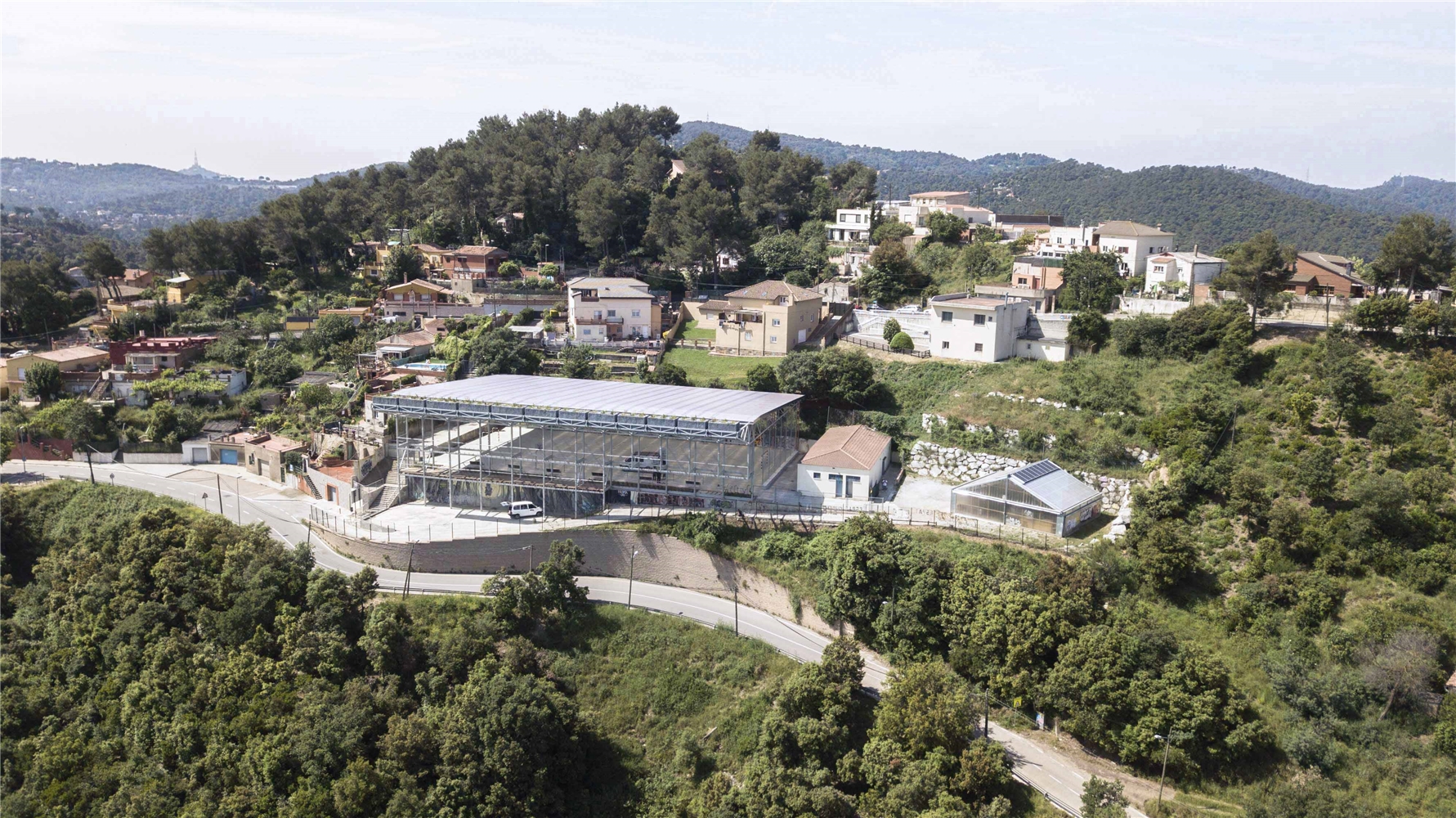

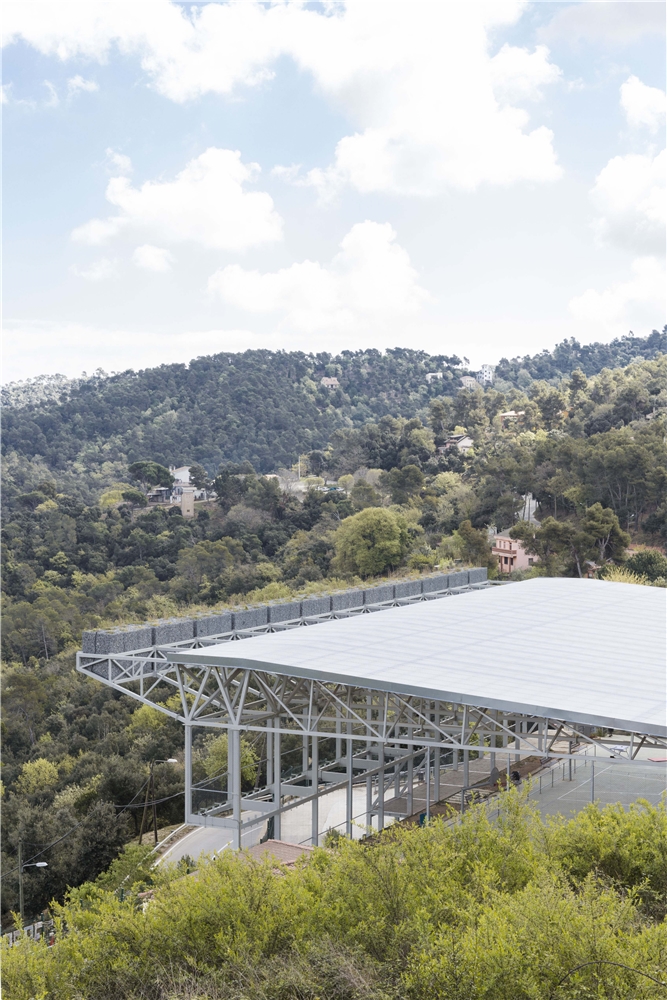

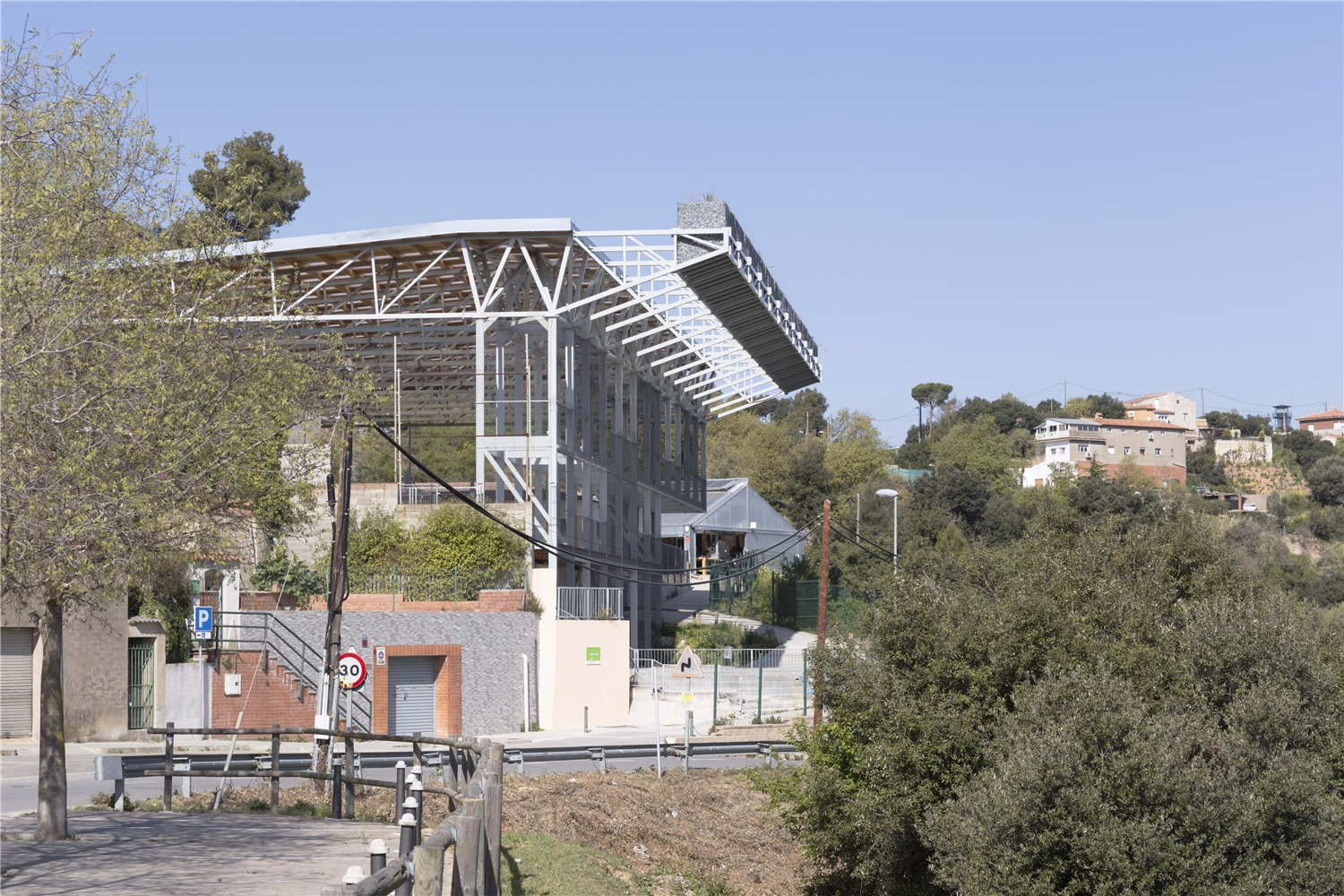

Se propone una estructura ligera que optimice los recursos y posibilidades del lugar. Dada su gran capacidad portante, el muro de contención preexistente se convierte en la cimentación de la nueva estructura. Esto justifica el gran voladizo que se apoya en este punto, y que se mantiene en equilibrio a través de un gran contrapeso de piedras.

Esta estrategia comporta además un componente de mejora ambiental, aminorando la antropización de este punto fronterizo con el Parque Natural. La re-naturalización del ámbito, mediante distintas especies vegetales, colabora en la mejora del confort y la biodiversidad.

ESTRATEGIAS DE PROYECTO

Comportamiento estructural

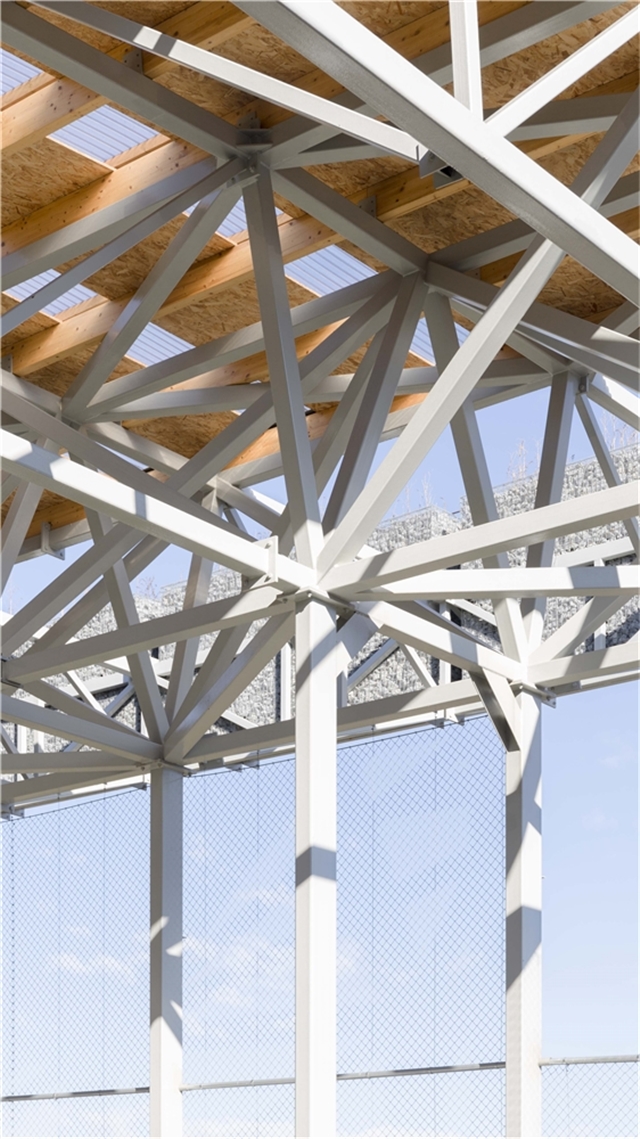

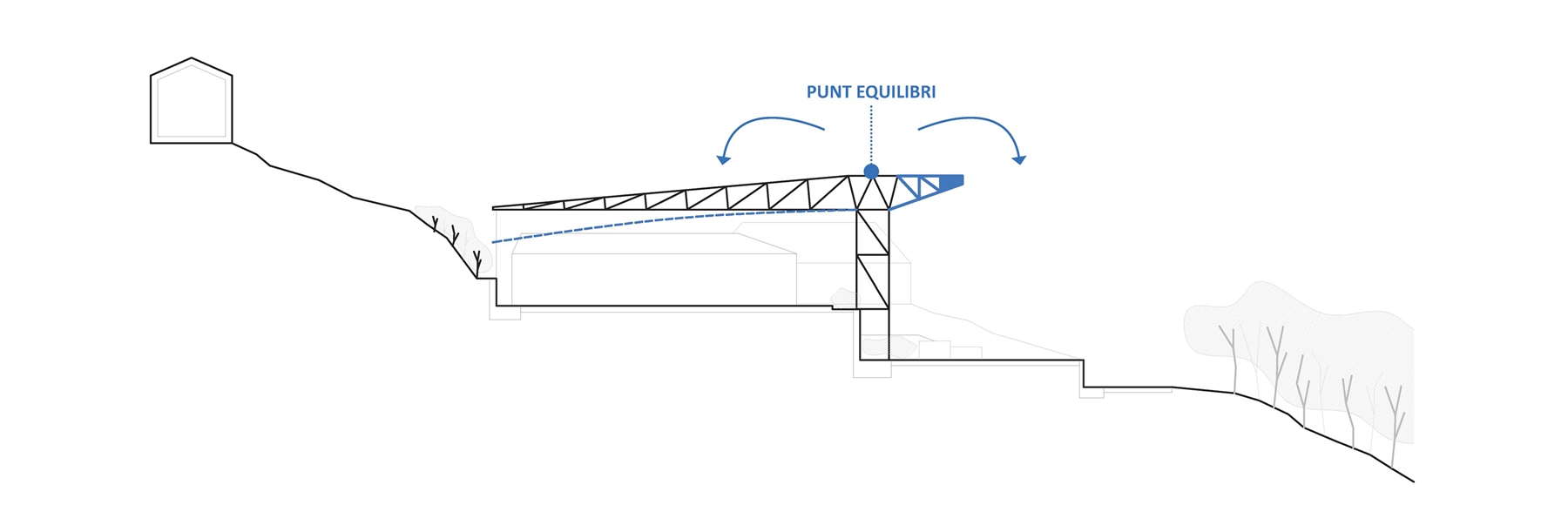

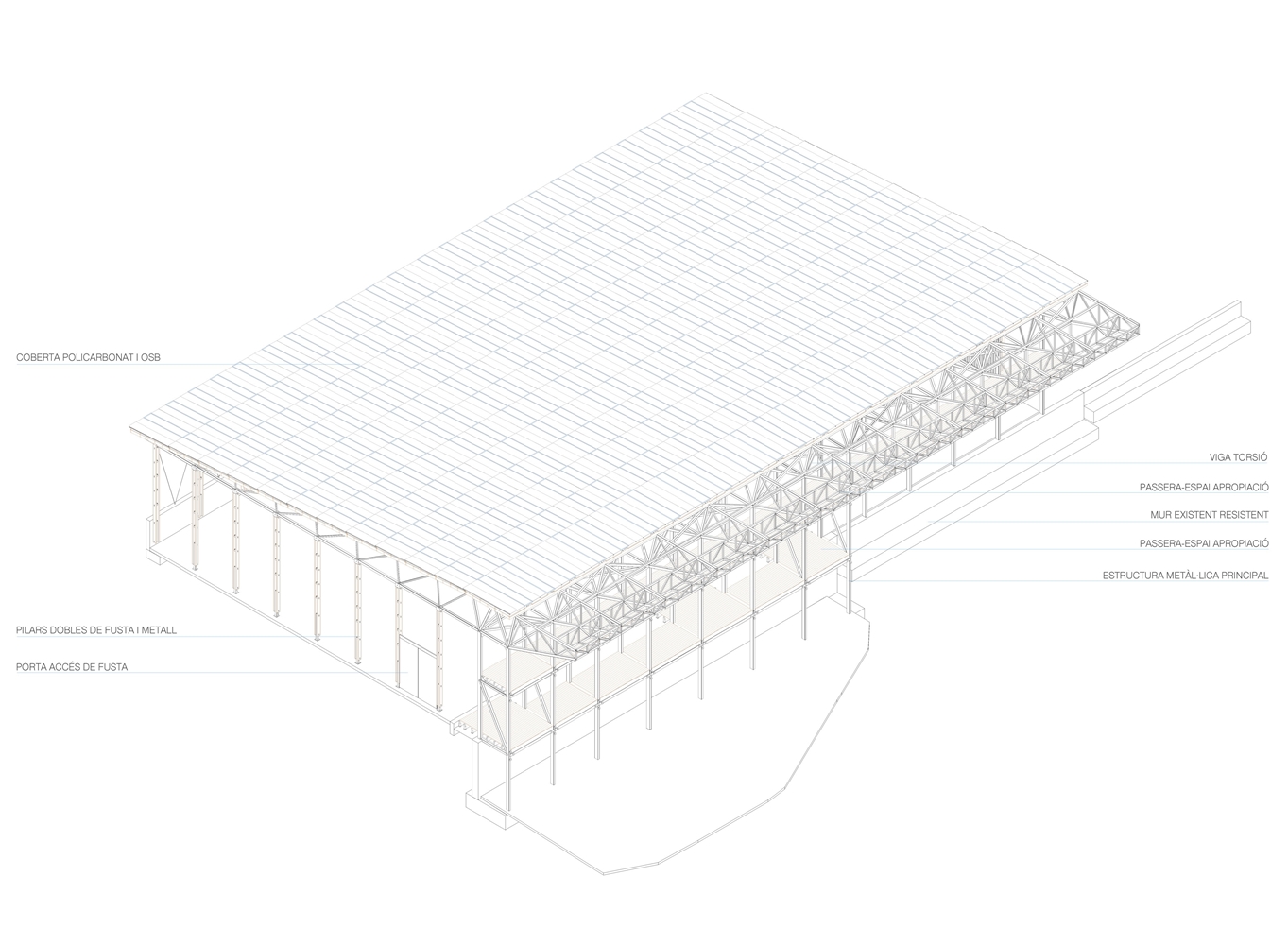

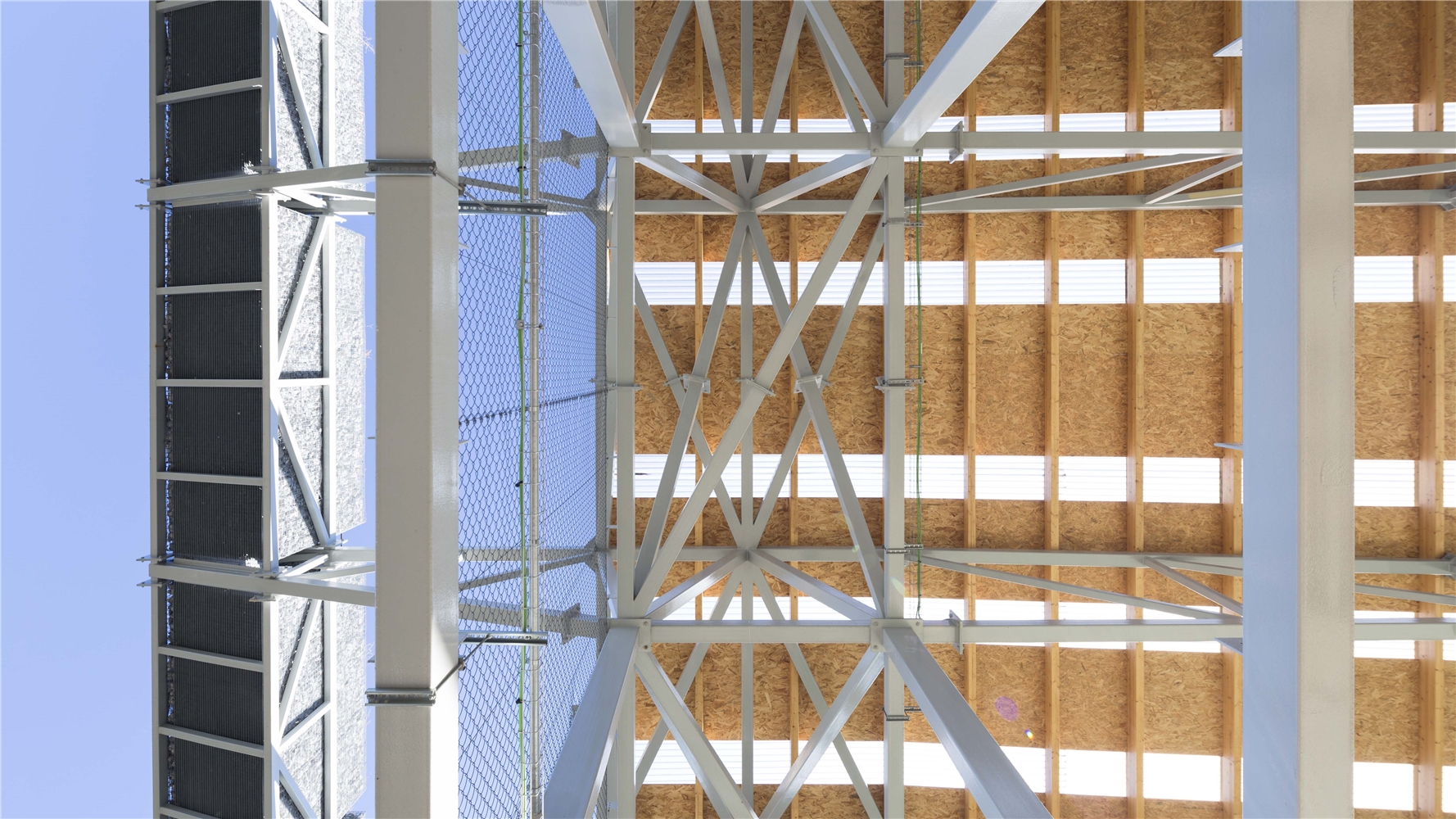

La estructura está formada por 12 pórticos colocados a un intereje de 3,60m, compuestos por unas grandes cerchas metálicas que descansan sobre el muro de contención existente a través de un doble pilar que trabaja a tracción y compresión. Para reducir al mínimo el momento flector en este punto, se equilibra el peso de la cercha con un contrapeso de piedras que cuelga por el lado opuesto. Se consigue cubrir una luz de 27,8m con un solo punto de apoyo.

Para garantizar el acceso con vehículo, en los dos últimos pórticos desaparece el tirante de tracción y se produce un doble voladizo. Se dimensiona una biga Warren que ata todos los pórticos, y es capaz de asumir los grandes esfuerzos de torsión.

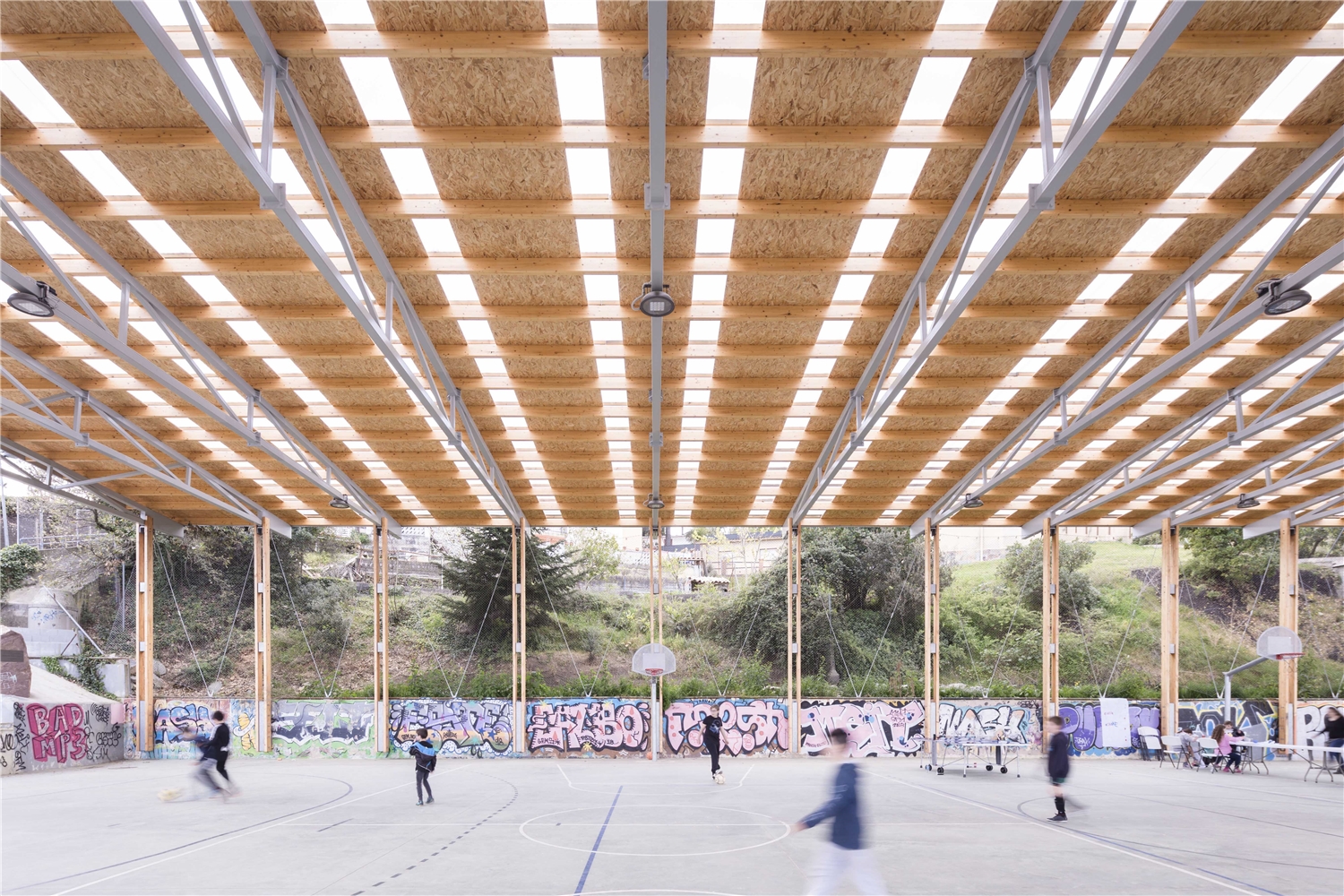

Sobre el muro de contención menos resistente se situan unos pilares de madera que trabajan puntualmente para cargas variables de nieve, además de conferir estabilidad a toda la estructura ante la acción del viento.

Sistema constructivo

Se plantea un sistema constructivo en seco, con uniones atornilladas entre las distintas piezas con el objetivo de reducir costes e imprevistos en fase de obra, pero también pensando en la reutilización y desmontabilidad futura de la estructura. Esta estrategia permite combinar diferentes materiales ligeros como el acero, la madera, o el pvc.

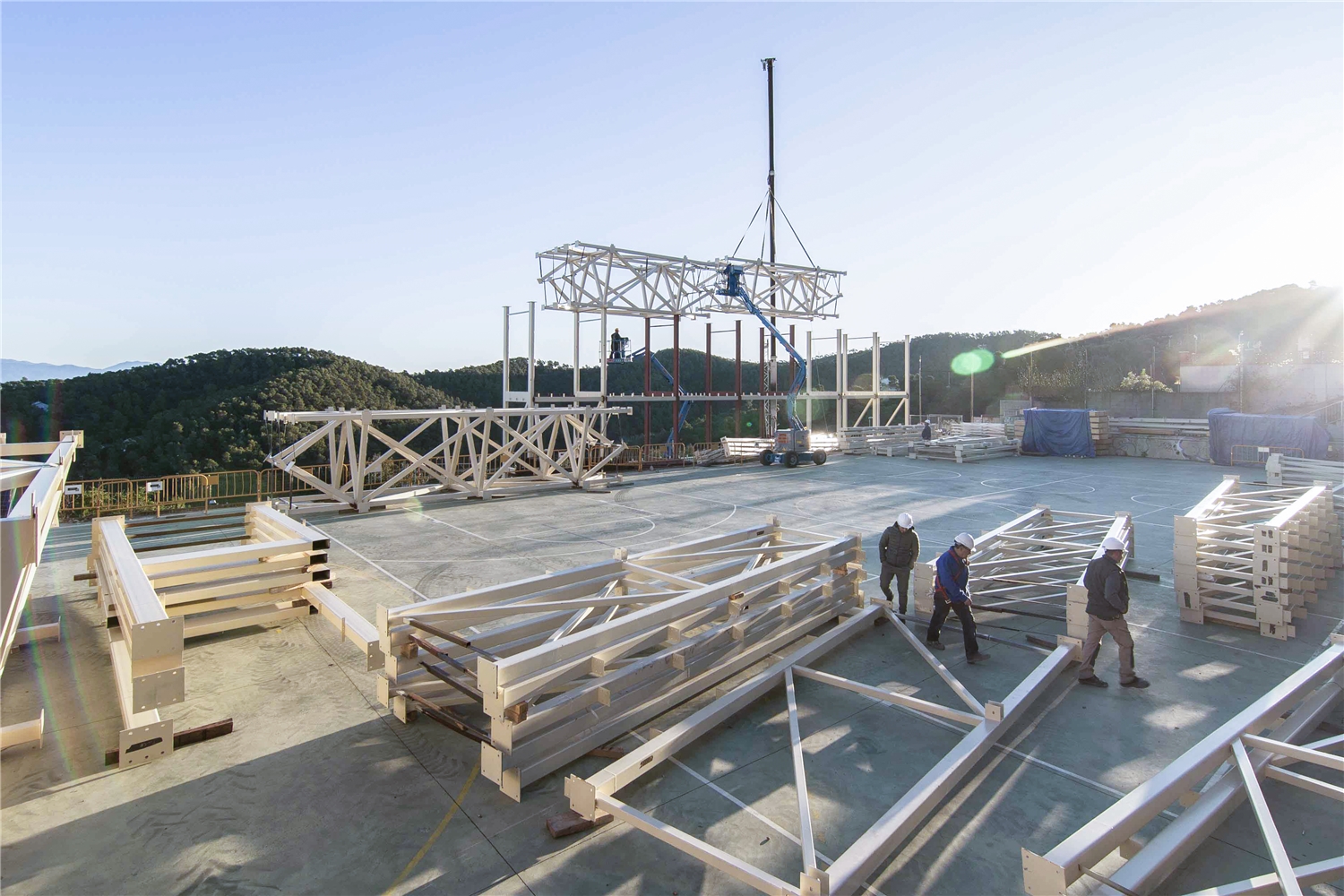

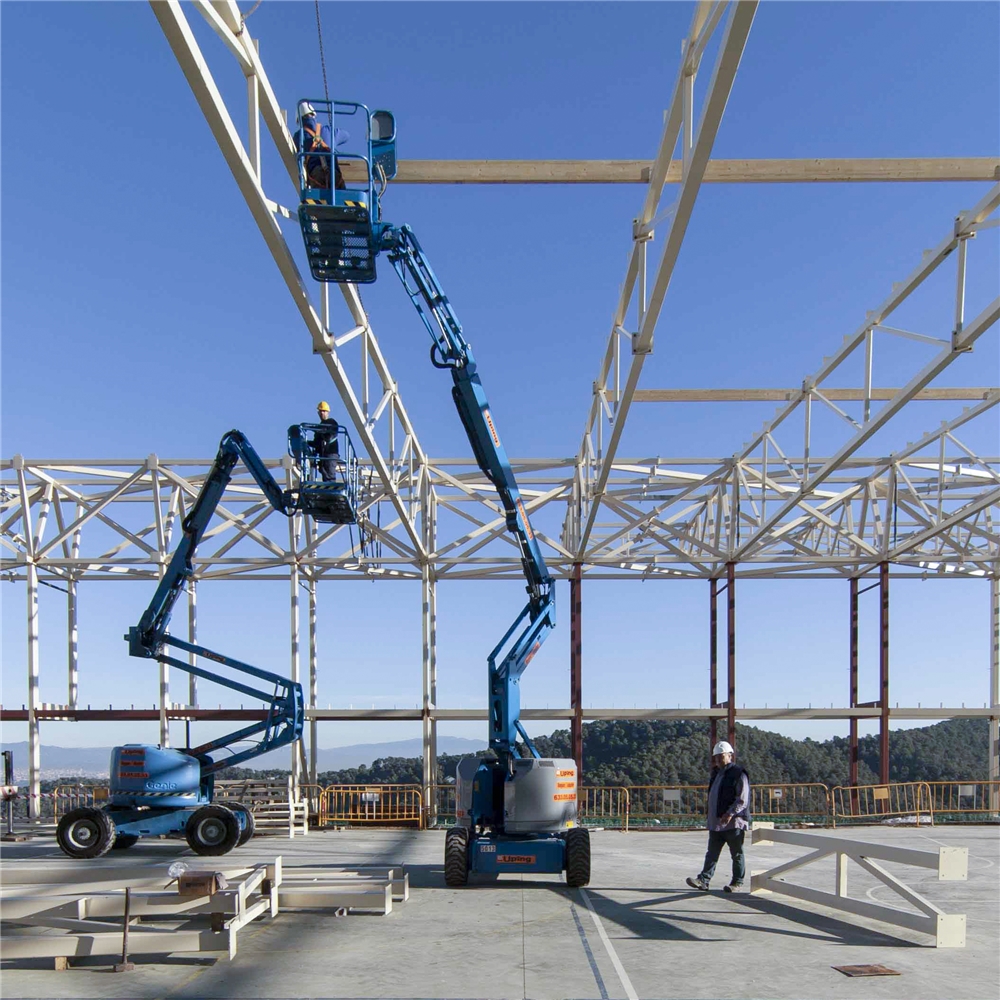

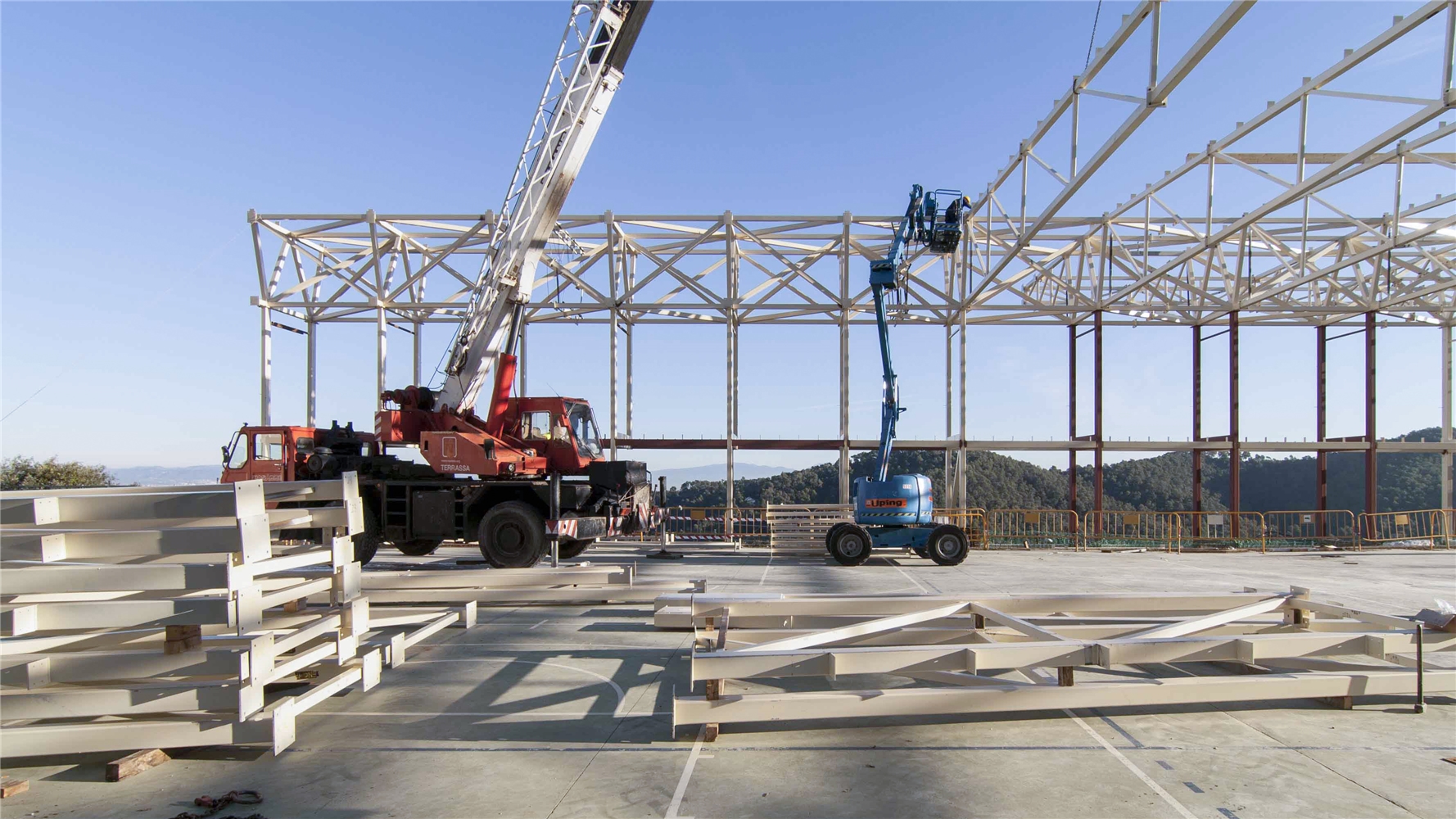

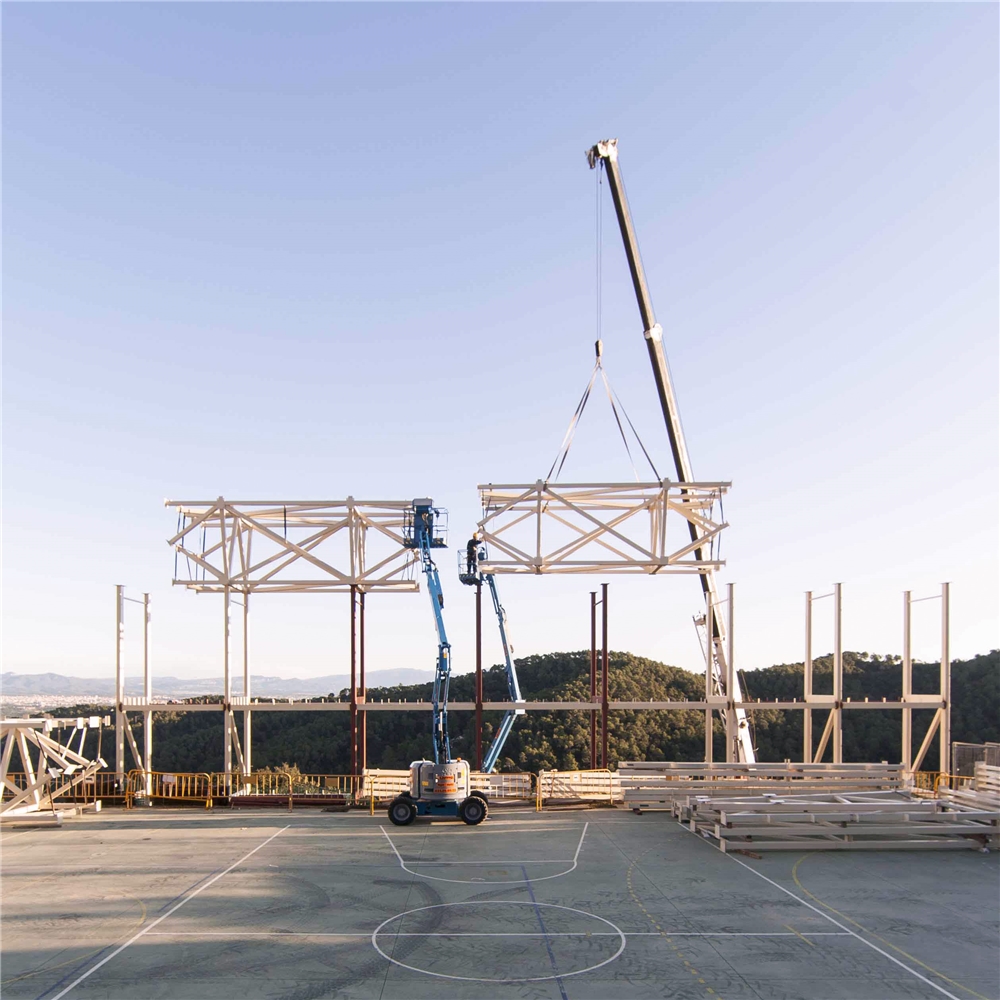

La estructura principal de los pórticos se prefabrica en taller, para controlar la ejecución de las distintas piezas. Posteriormente se transporta a obra por partes y se acaba de ensamblar “in situ”. El primer elemento que se monta es la estructura de pilares sobre la cual reposa la viga warren. Las cerchas se montan sobre la pista, y son levantadas a posteriori mediante una grúa.

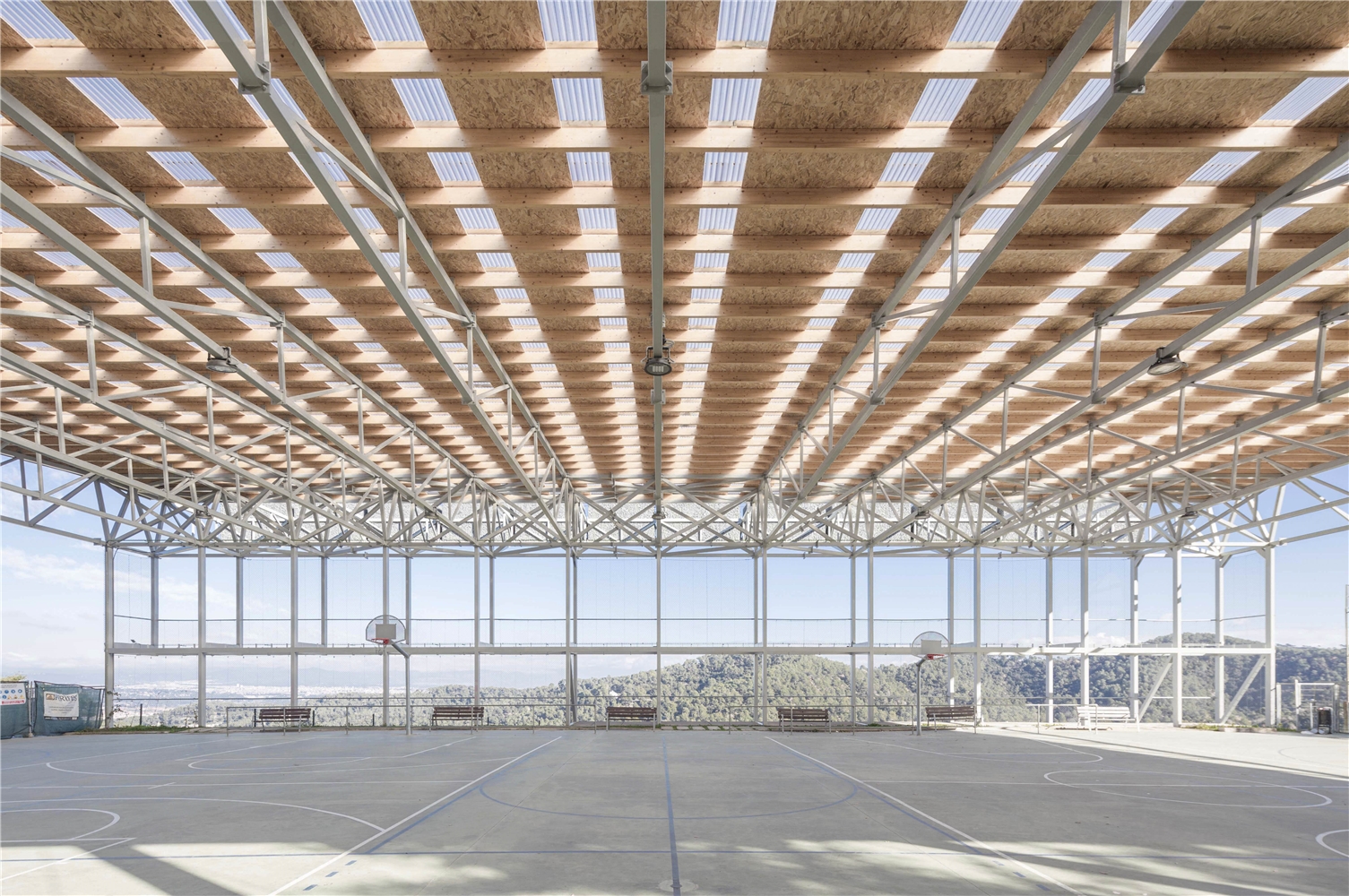

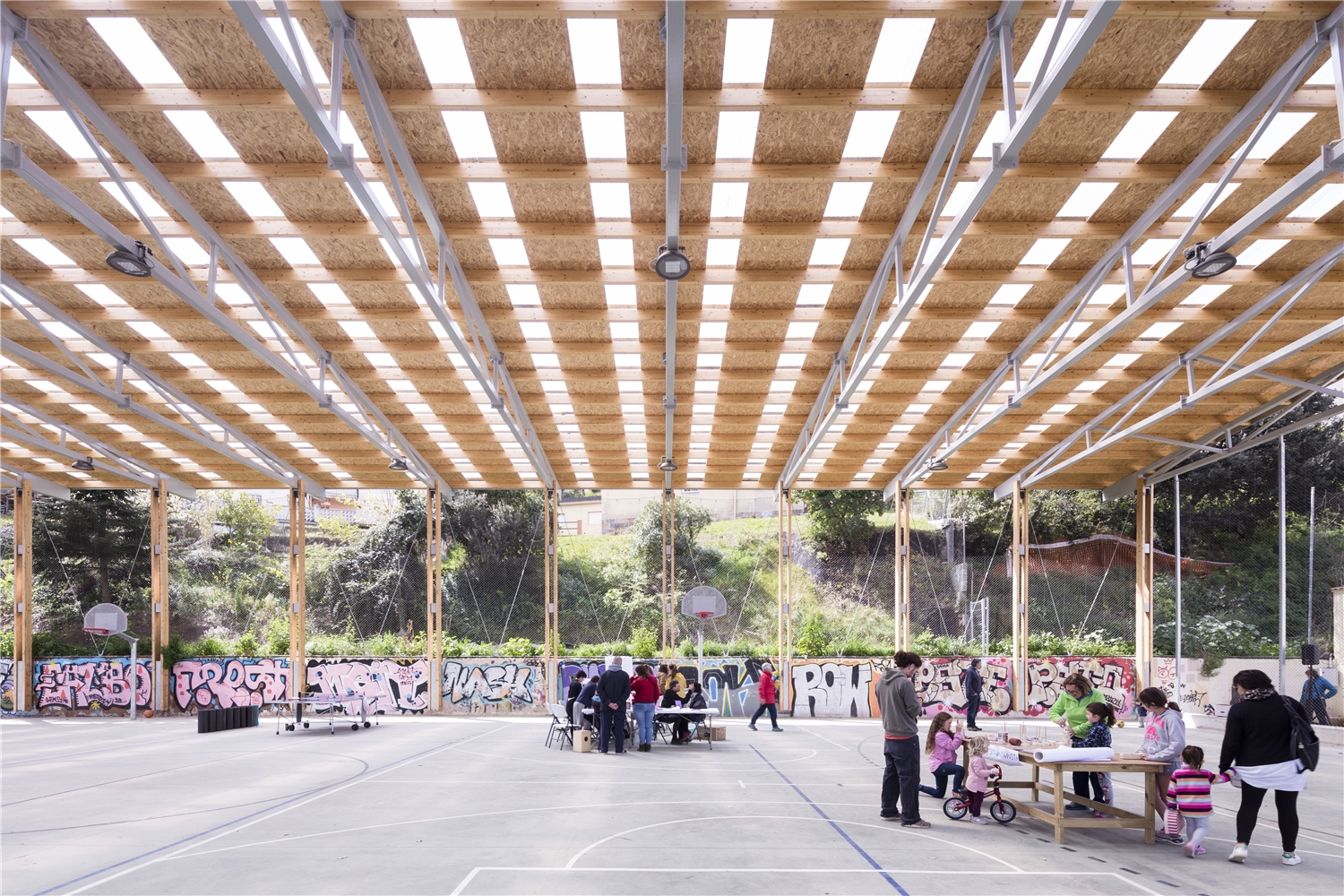

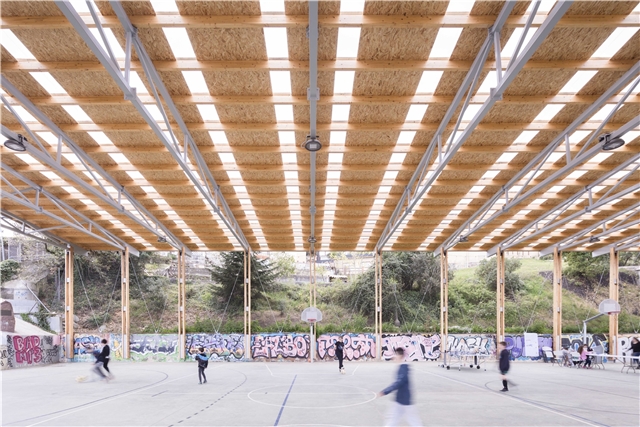

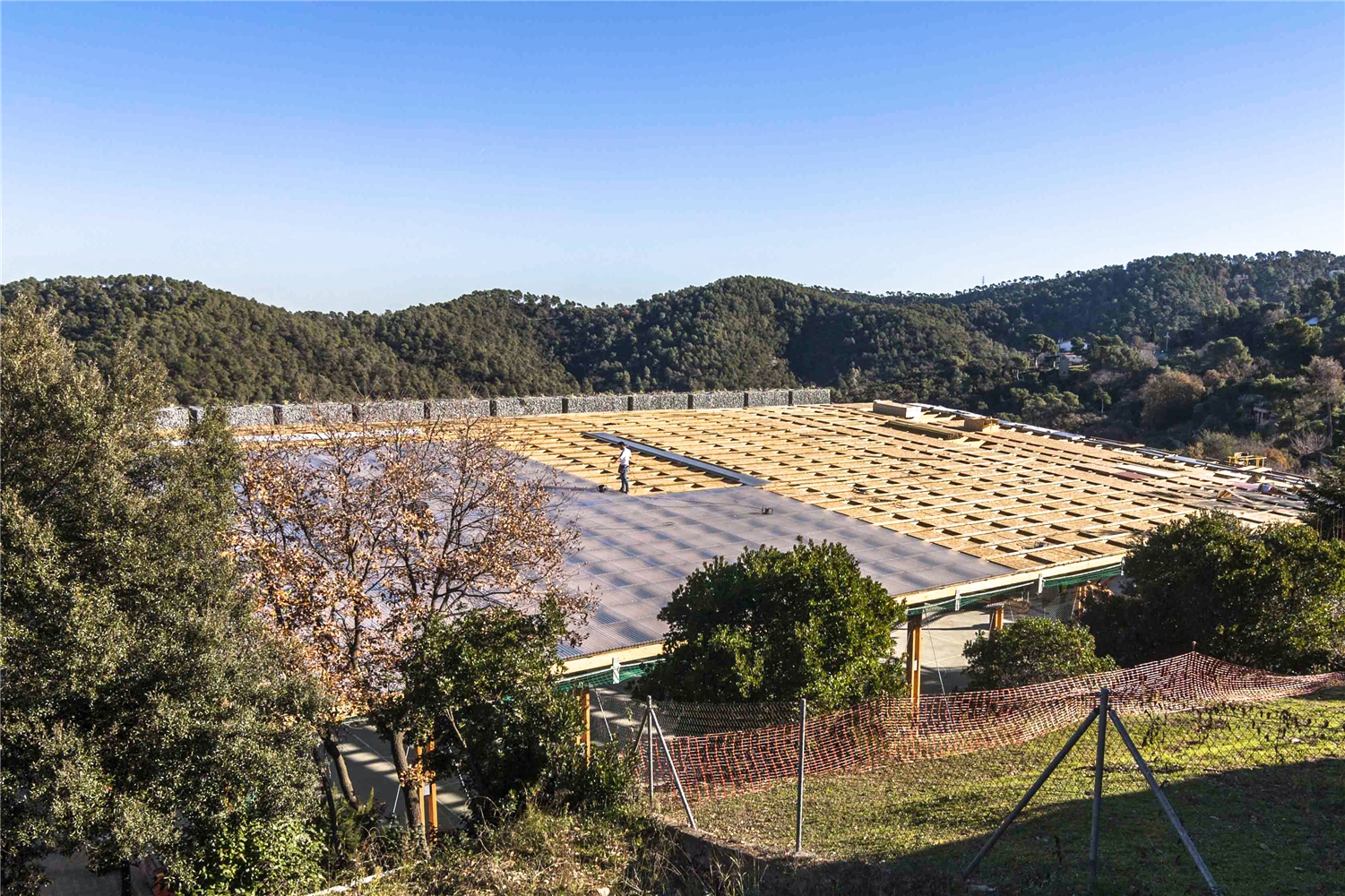

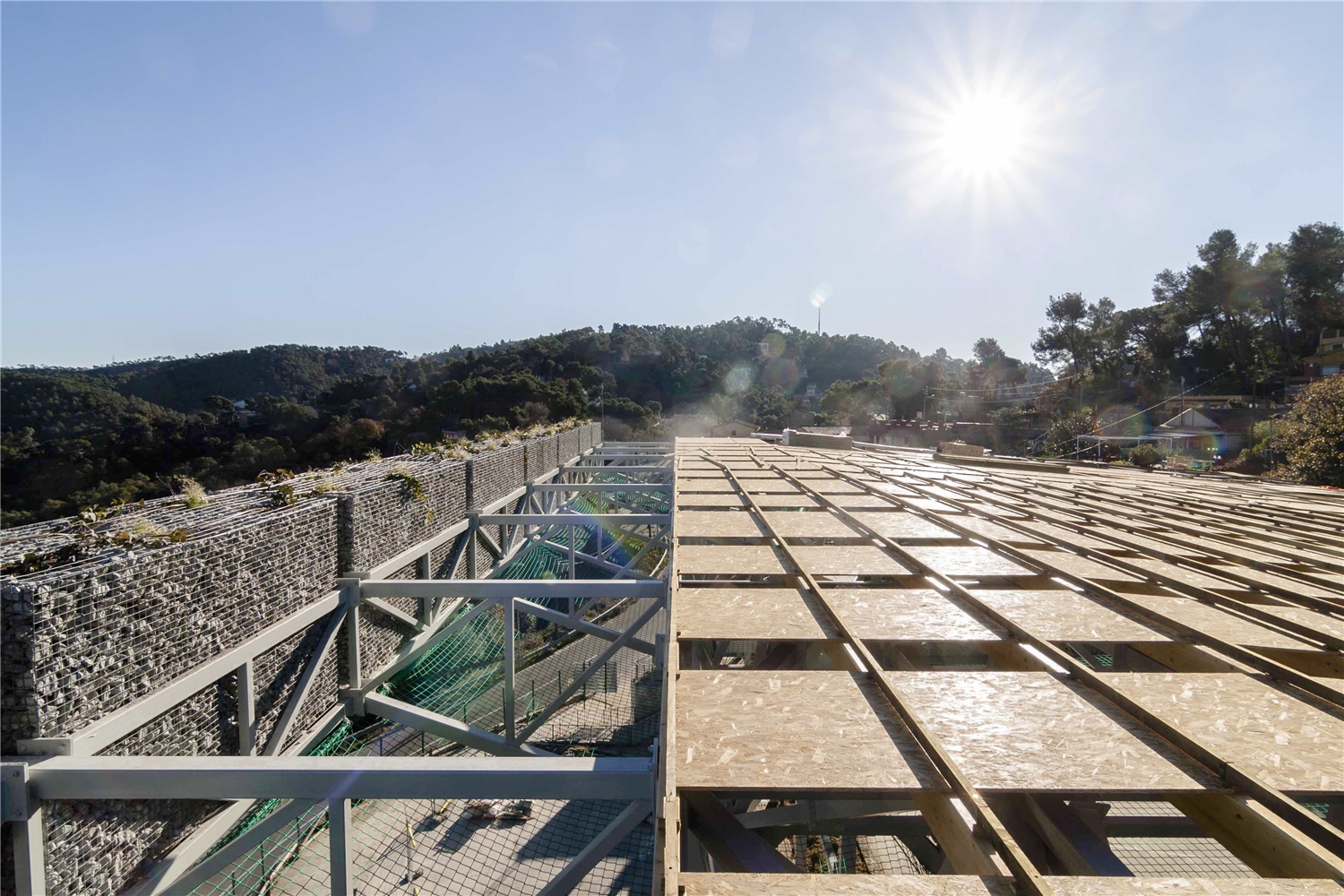

Seguidamente se colocan las vigas de madera laminada, que atan las distintas cerchas y resuelven el apoyo de los paneles de madera OSB, sobre los cuales se monta el sistema de cubierta en PVC ondulado.

Cerramientos

La parte superior está compuesta por placas de PVC ondulado translúcido. Entre la capa interior y exterior se dispone una subestructura de rastreles de madera para generar la ventilación entre las dos capas, garantizar una rápida evaporación de las posibles condensaciones que se puedan producir, amortiguar el impacto del sonido de la lluvia, y difundir la luz natural que pasa a través de los lucernarios.

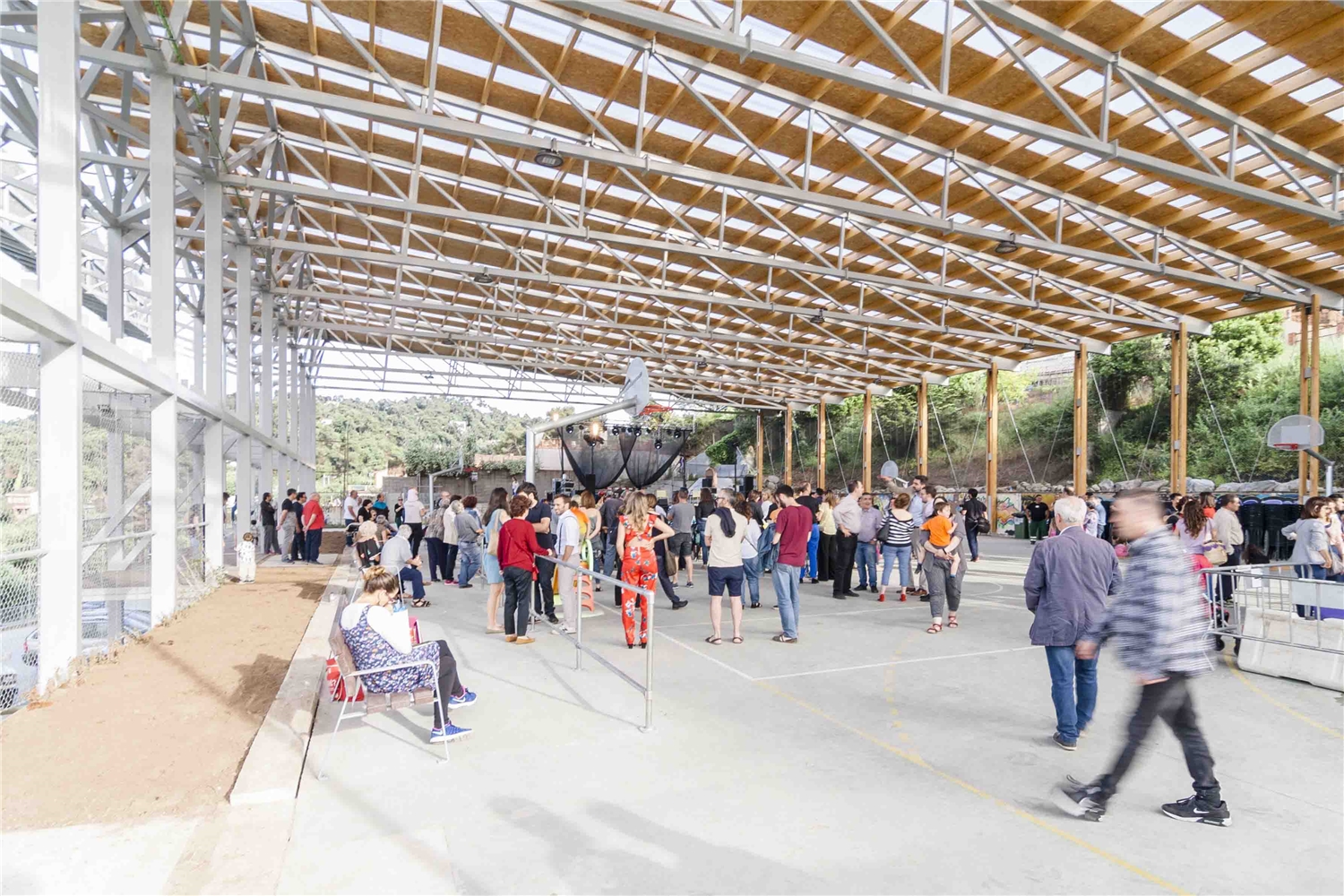

Para los cerramientos verticales se plantea un sistema de malla de simple torsión. Este elemento garantiza la seguridad de los distintos espacios, además de facilitar la ascensión de la vegetación trepadora que está plantada en diferentes puntos del perímetro de la cubierta.

Todos los remates perimetrales de la cubierta se han resuelto con chapa plegada de acero galvanizado en frío.

Biodiversidad

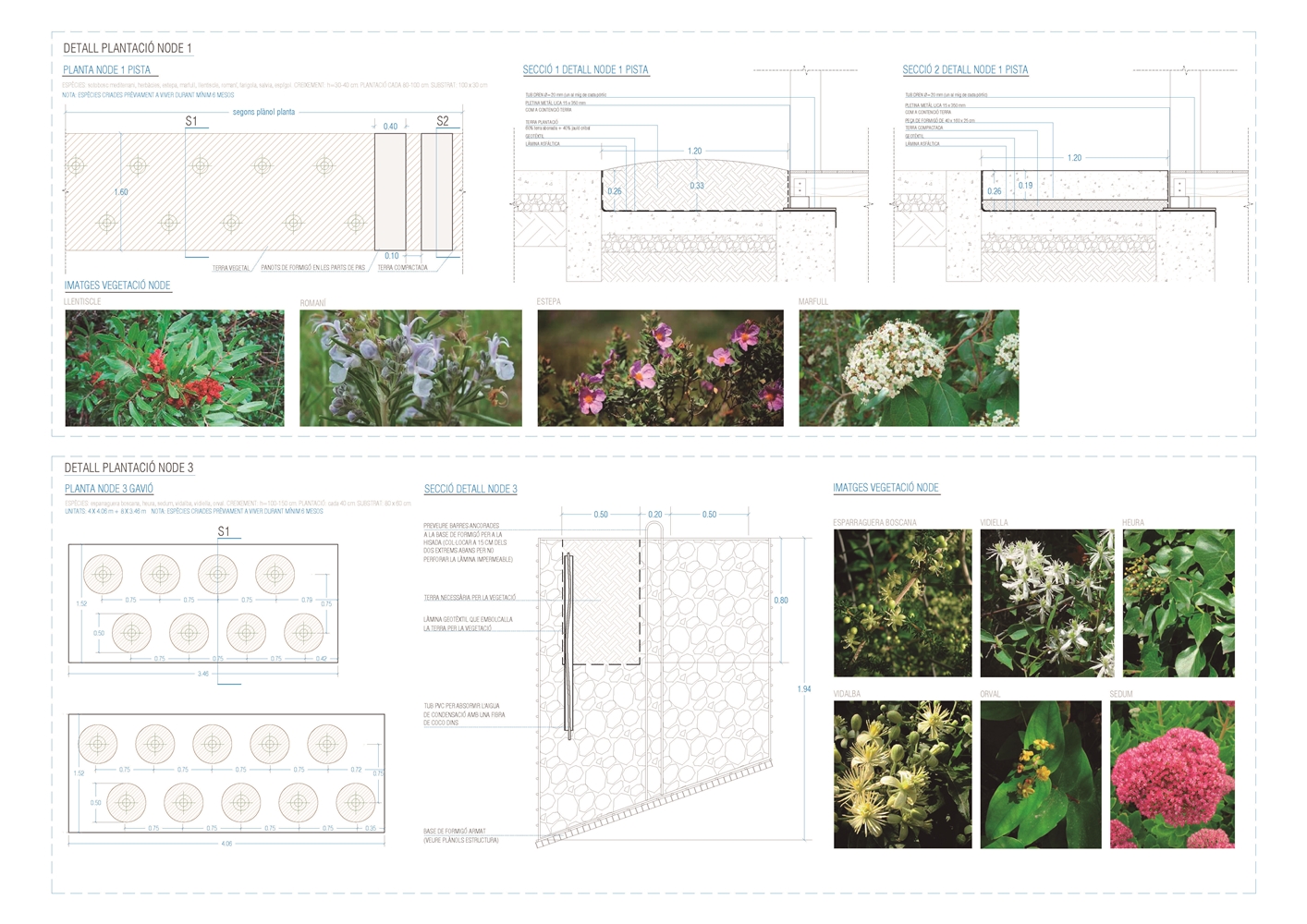

Dado que nos encontramos en un punto que limita con el Parque Natural de Collserola, se han formulado estrategias para garantizar la continuidad de la biodiversidad. A parte de las plantas trepadoras verticales, se incorporan unos nodos de vegetación de bajas exigencias hídricas en el interior del contrapeso de gravas ubicado como “mochila” en el extremo del voladizo. Se plantean en todos los casos especies vegetales autóctonas.

Los taludes naturales del terreno se han consolidado con vegetación para frenar su degradación y erosión.

Drenaje y agua de lluvia

La cubierta está resuelta con pendiente a una única vertiente, concretamente a contrapendiente del terreno existente. De esta manera se recolecta el agua de lluvia desde el punto topográfico más elevado.

La canalización de las aguas de lluvia se realiza mediante una rasa de drenaje hasta los depósitos de acumulación. Esta rasa de drenaje se sitúa detrás del muro de contención existente más desfavorable, reduciendo los empujes provocados por el agua de escorrentía del propio terreno.

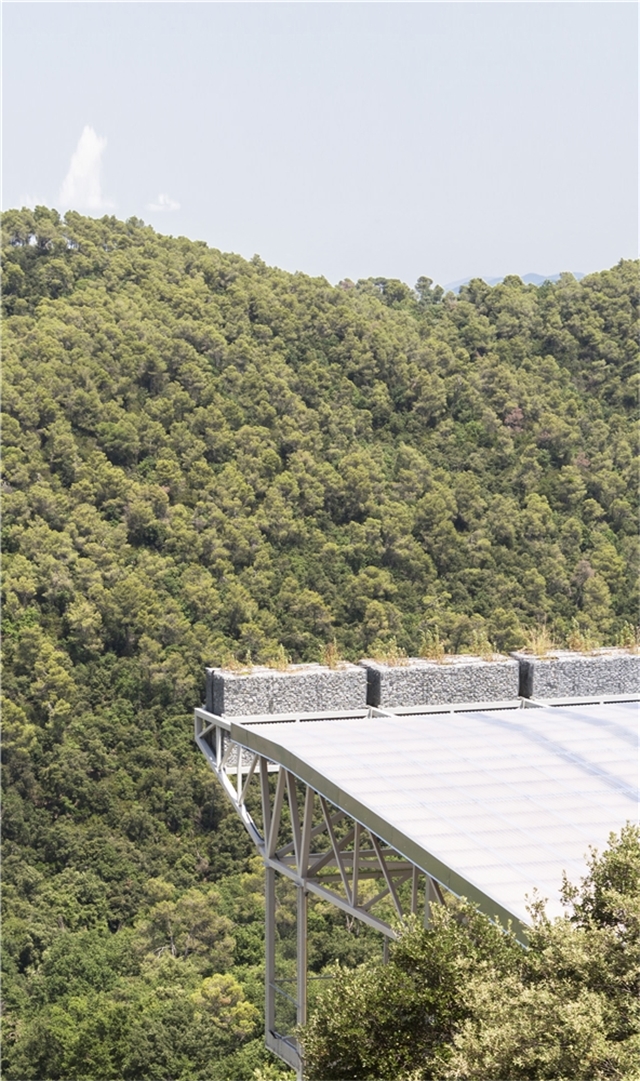

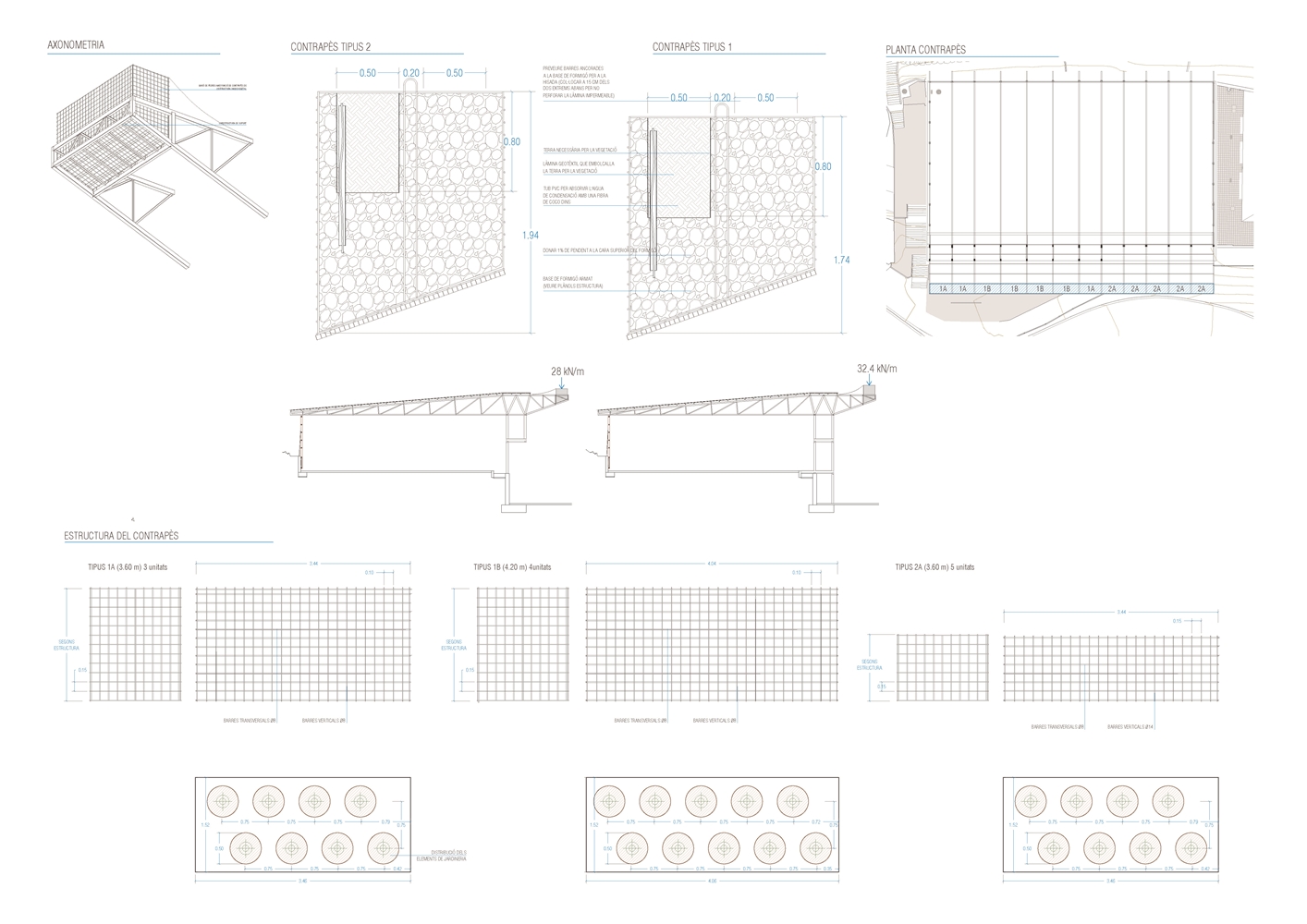

Contrapeso

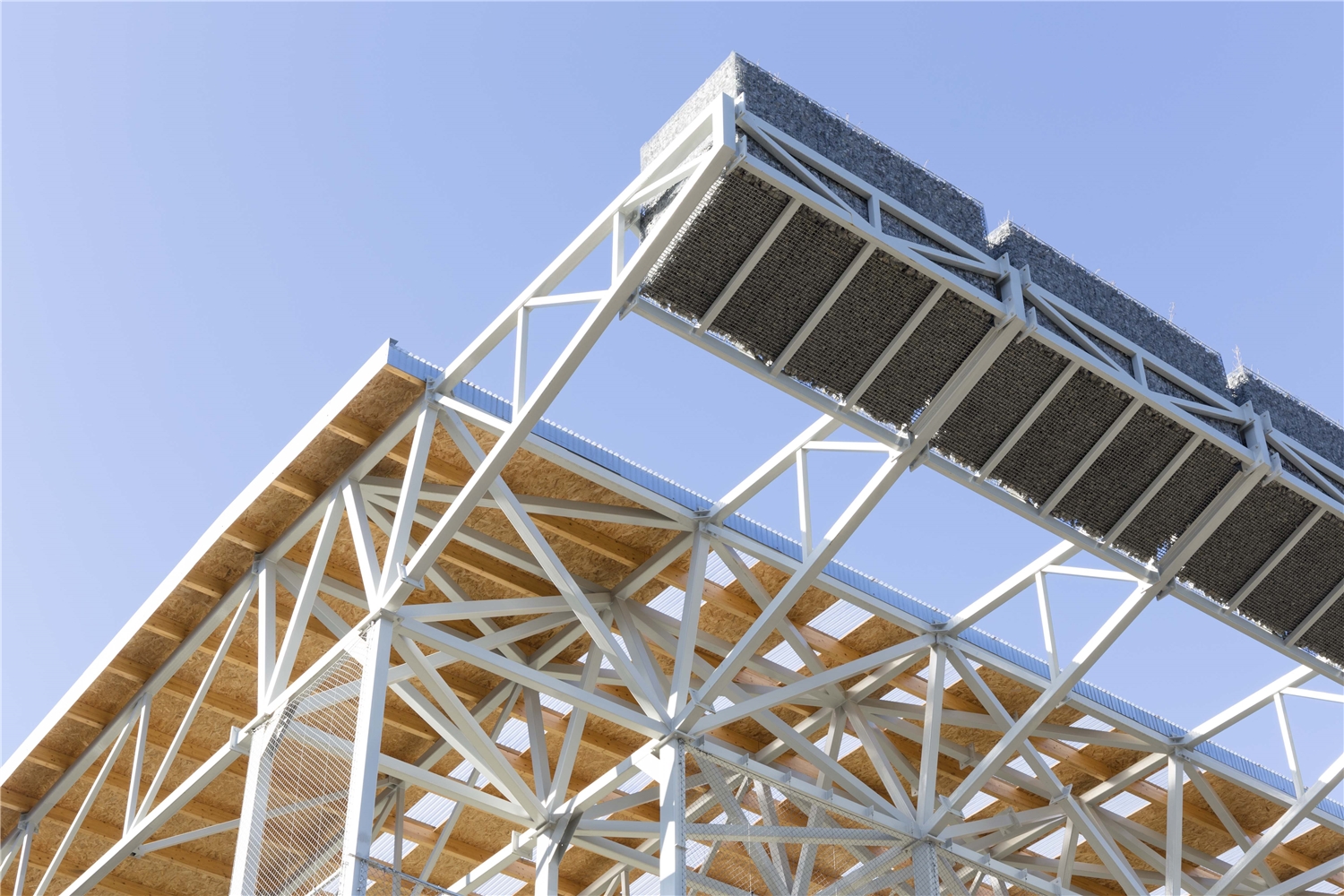

Además de contrarrestar los esfuerzos estructurales de la cubierta, el gavión de piedras representa un dispositivo recolector del agua, con el objetivo de cubrir la demanda hídrica de la vegetación ubicada en este punto elevado de difícil acceso.

Cuando la humedad relativa es alta y el aire contacta con la piedra fría, se produce un fenómeno de condensación. Las gotas de agua recolectadas se almacenan en la base de este artefacto mediante una bandeja impermeable, desde donde ascienden por capilaridad hasta el sustrato de tierra de las jardineras mediante cañas de fibra de coco.

Espacios de apropiación

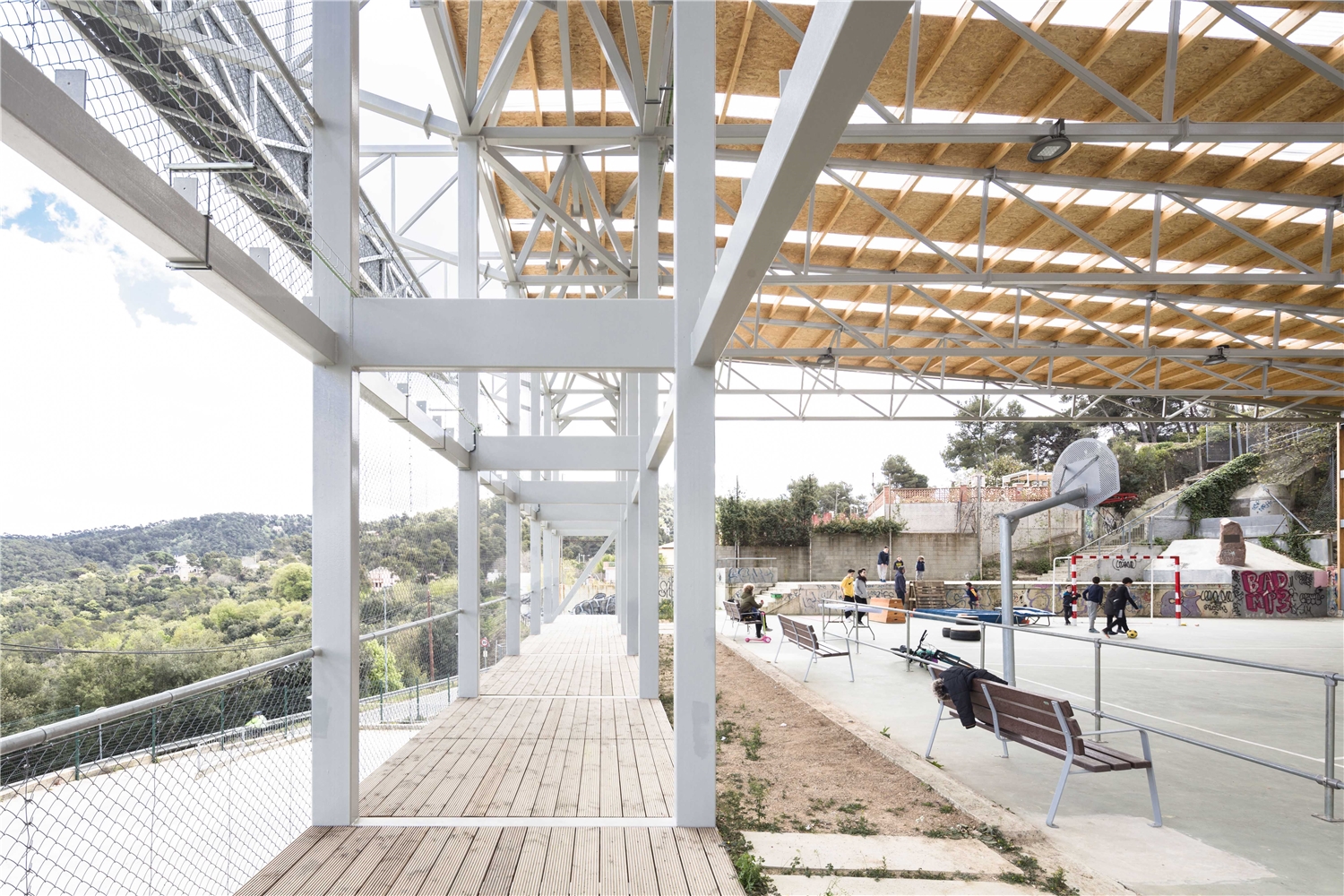

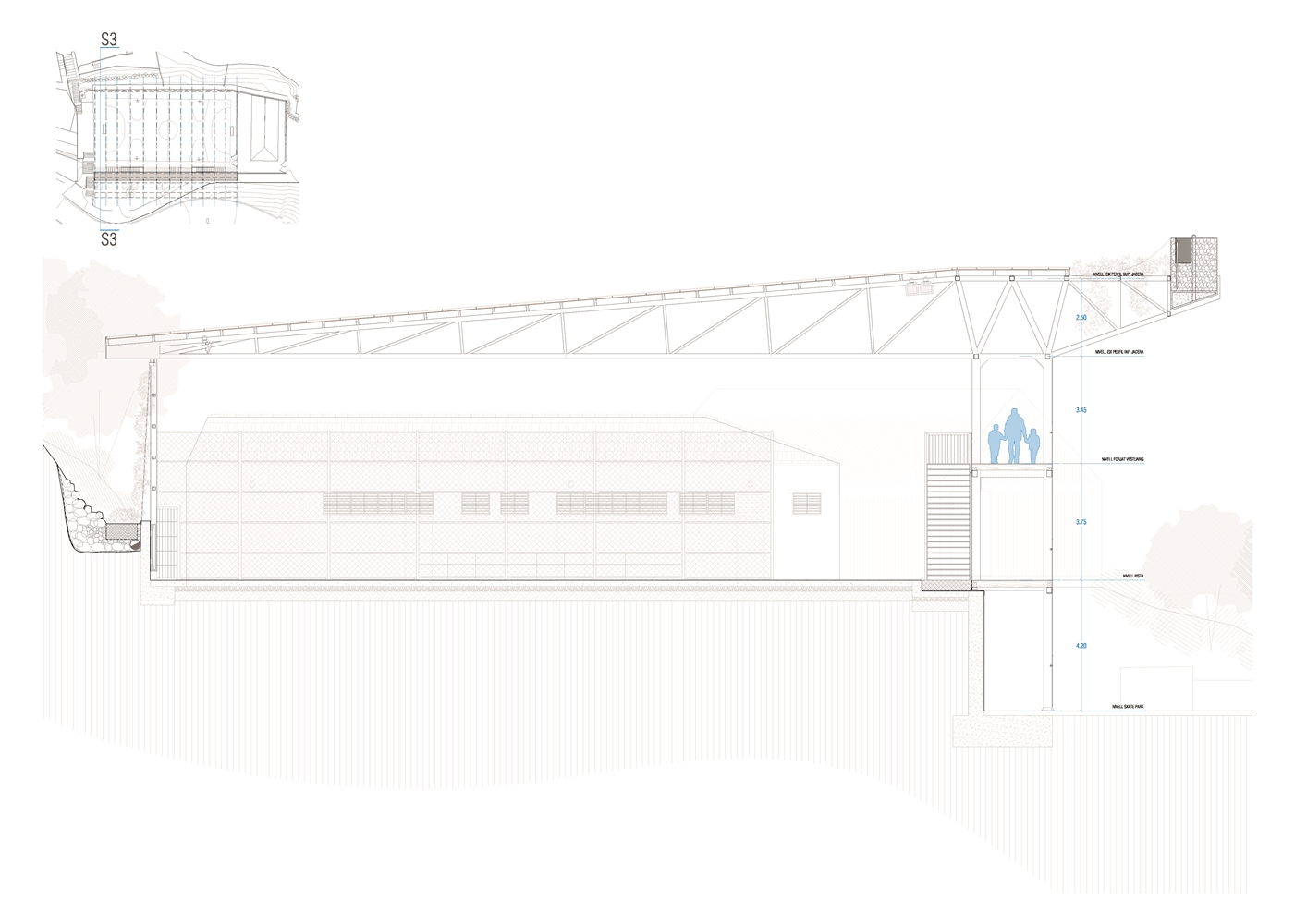

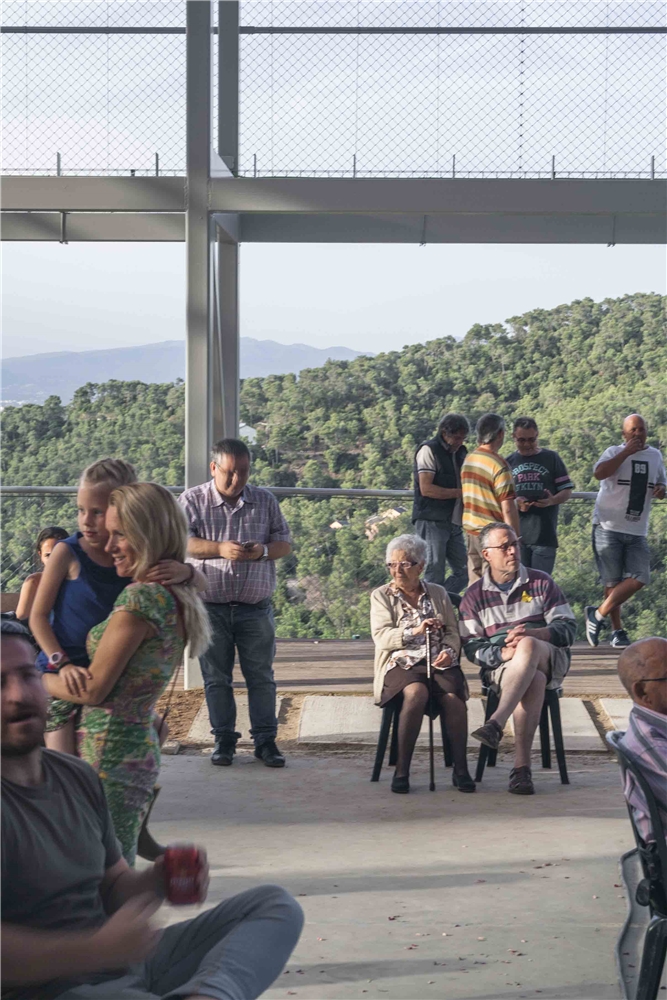

La estructura metálica en doble pilar genera un espacio de apropiación que se resuelve mediante dos pasarelas de madera, una a cota de la pista, y la otra en una cota elevada a nivel de la posible remonta del edificio de los vestidores.

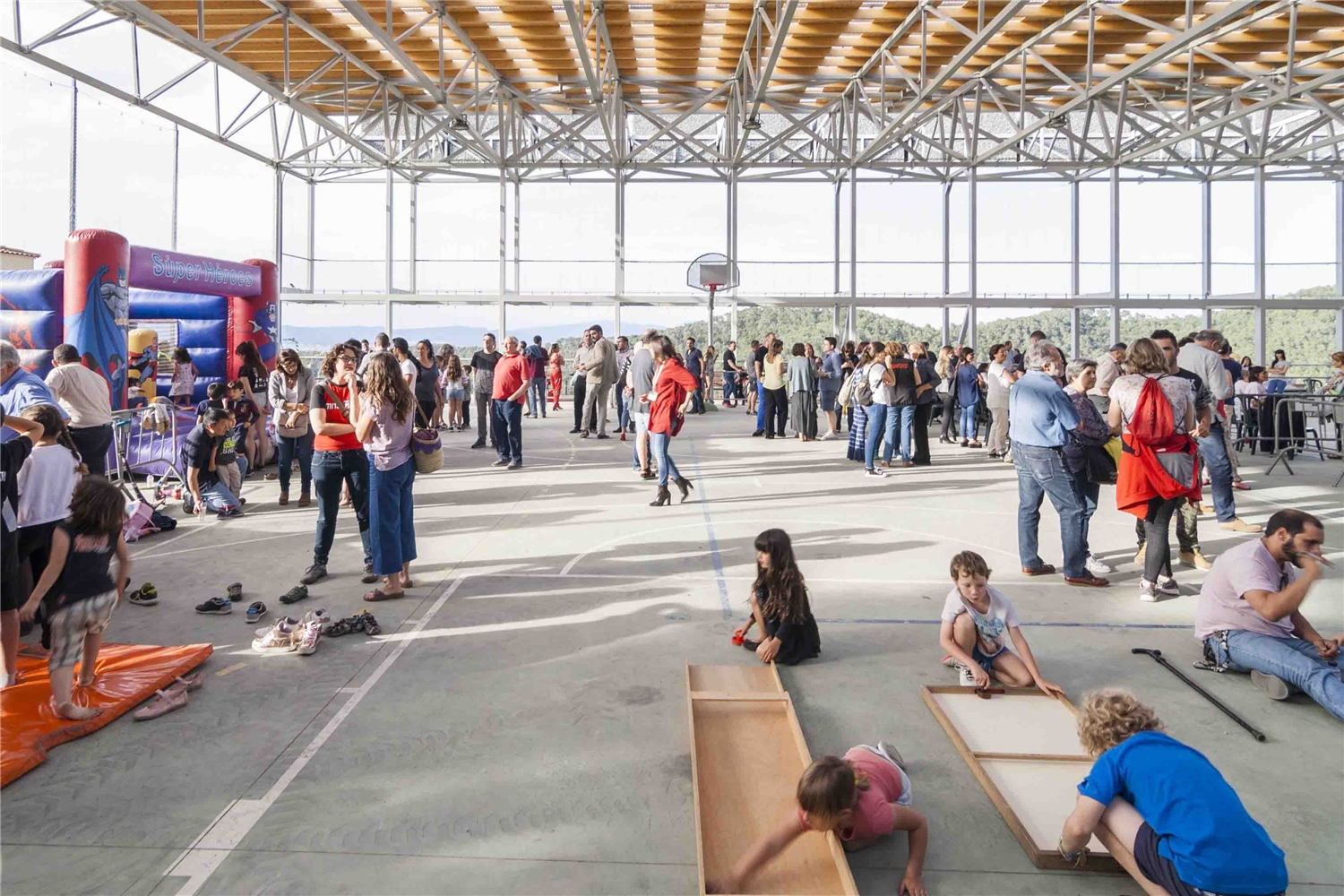

Ambas definen espacios de apropiación – gradería a lo largo de toda la pista. Espacios para jugar, pensar y contemplar.
